ThinkPad X250を英語キーボードに換装するのはかなり面倒だった。

ThinkPad X250のキーボード交換はかなり大変そうなので、日本語キーボードのままで我慢しようと思っていたのですが、、、駄目でした、ちょっとした配列の違いで大きなストレスを感じてしまいます。
先日中国から届いた荷物がX250用の英語キーボードでした。
Amazonで買っても発送は中国からって物も結構あるよね。 - 趣味と物欲
バックライトの有無で2種類ありますが、暗い中で使うことがほとんど無く、例え暗くてもタッチタイプで何とかなること、バックライト有は若干価格が高いことから、バックライト無しを選びました。
ThinkPad X220は裏の2本のネジを外し、キーボードユニットをスライドすれば浮いてくるので、キーボードの交換は非常に簡単でした。
最後の7段キーボード ThinkPad X220 - 趣味と物欲
X230までは、この構造でX240から後は、ほとんど全部バラす勢いでパーツを外す必要があります。
ジャンクのThinkPad X250を魔改造する - brand new note
上記のページを参考に、事前にLenovoのハードウェア保守マニュアルで確認したのですが、マニュアルによると下記のパーツを取り外す必要があると書いてあります。
https://download.lenovo.com/jp/mobiles_pdf/sp40f30022_ja.pdf

1160 キーボード・アセンブリー
作業のために、以下の FRU を取り外します。
• 65 ページの 『1010 取り外し可能なバッテリー・パック』
• 65 ページの 『1020 ベース・カバー・アセンブリー』
• 67 ページの 『1030 内蔵バッテリー・パック』
• 69 ページの 『1040 メモリー・モジュール』
• 69 ページの 『1050 ストレージ・ドライブおよびドライブ・ケーブル』
• 71 ページの 『1060 ワイヤレス LAN カード』
• 72 ページの 『1070 ワイヤレス WAN カードまたは M.2 ソリッド・ステート・ドライブ』
• 74 ページの 『1080 ファン・アセンブリー』
• 77 ページの 『1100 システム・ボード』
• 81 ページの 『1110 コイン型電池』
• 82 ページの 『1120 スピーカー・アセンブリー』
• 85 ページの 『1140 LCD ユニット』

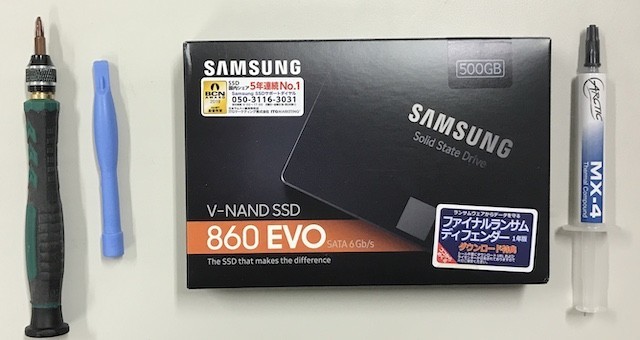

上記の手順どおりにすると、CPUファンまで外す必要があるので、熱伝導グリースも用意しました。このグリースは以前Let's note R8で使ったものの残りです。
Let's note R8のSSD換装と久しぶりに使った熱伝導グリース - 趣味と物欲
f:id:pgary:20190808221023j:plain
SSDは、Amazon Prime Dayで購入していたのですが、キーボード換装と一緒に交換しようと、箱のまま取って置いたものです。
開催中のAmazon Prime Dayで気になったもの。2019.7.15-16 - 趣味と物欲

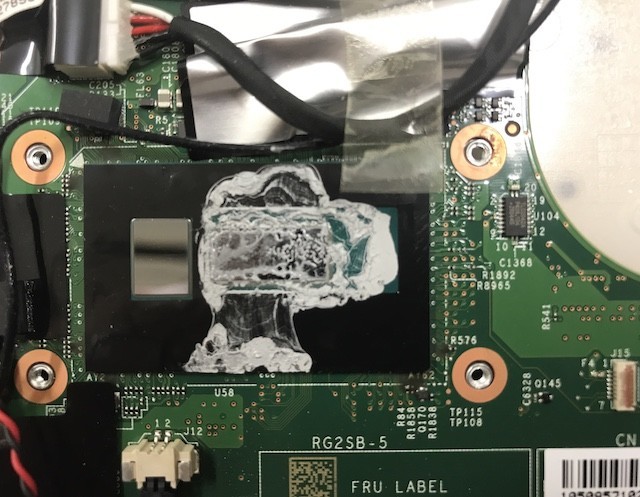

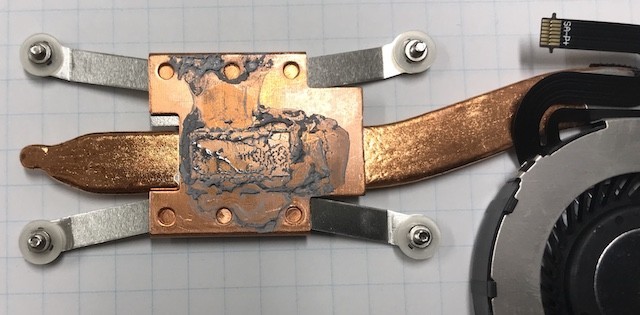

結局私は、マニュアルどおりにファンを外し、古いグリースをプラ板を切った手製のヘラで丁寧に除去してから、グリースを塗り直したのですが、後から考えると、この工程はいらなかったかもしれません。
f:id:pgary:20190808221050j:plain
f:id:pgary:20190808221034j:plain
X270のキーボード交換をされている下記のページで参考にされていた、キーボード交換動画を見るとファンを外さずに作業されています。グリースを塗り直したことで、少しCPU温度が下がったような気もするので、手間に感じない人は、せっかくなのでやっても良いと思います。
続・ラフなラボ – Thinkpad X270 のキーボードを自力で英語配列に交換した話

Lenovo ThinkPad x240 / x250 / x260 - Keyboard Replacement Tutorial | IT Support London

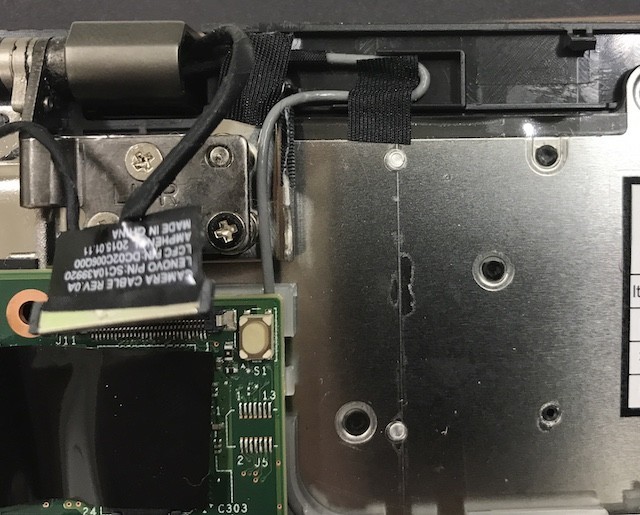

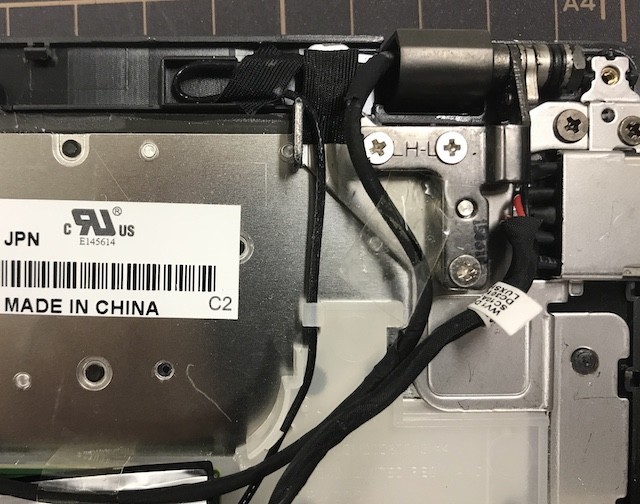

液晶付け根のケーブルの取り回しは、すぐ分からなくなりそうだったので、写真で記録しながら作業を進めました。
f:id:pgary:20190808221104j:plain
f:id:pgary:20190808221115j:plain

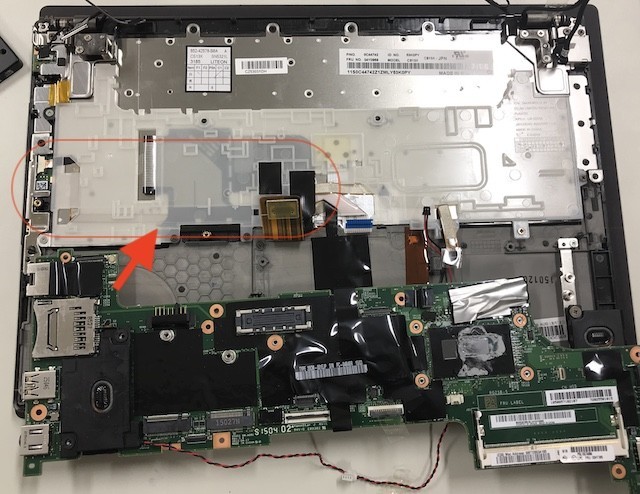

意外に面倒だったのが、キーボードの裏面を走っている指紋認証装置へのフレキシブルケーブルの取り外しです。キーボードの裏に、糊面で挟み込む様に、ベッタリとテープで貼り付けてあるので、これを破損させないよう、そっと剥すのに神経を使いました。
f:id:pgary:20190808221129j:plain

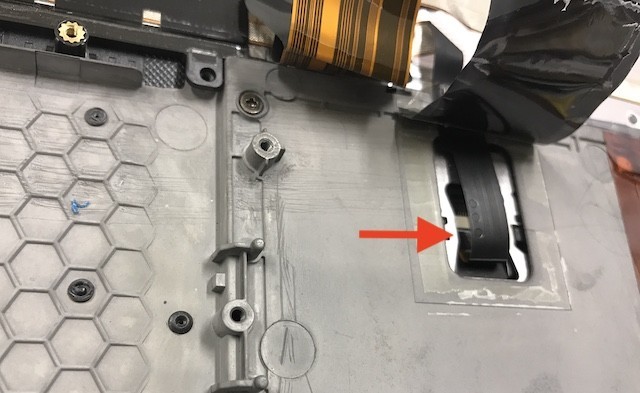

また、このケーブルは、下記の画像の穴の中で、ケーブルを折り曲げるような形でコネクタに接続されており、マニュアルではこのケーブルを外すように書かれているのですが、作業がし辛くて外せませんでした。しかし良く見て考えると、このケーブルを外さなくてもキーボードユニットは外せるため、そのまま作業しました。
f:id:pgary:20190808221142j:plain
最終的に下図のように、液晶が見えてくるまで分解します。液晶が見えたとき一瞬ギョッとしたのですが、ノートパソコンを閉じた時、液晶とキーボードは向かい合わせになっているのだから当前ですね。私は運良く液晶を傷付けませんでしたが、液晶保護のために予め、何か間に挟んでおくべきでした。
f:id:pgary:20190808221152j:plain
実際に作業していて、スピーカーユニットも取り外しの必要はありませんでしたので、マニュアルに書かれているより、更に手順を減らすことはできますが、もう二度とやりたくないと思うくらいには面倒でした。

• 65 ページの 『1010 取り外し可能なバッテリー・パック』
• 65 ページの 『1020 ベース・カバー・アセンブリー』
• 67 ページの 『1030 内蔵バッテリー・パック』
• 69 ページの 『1040 メモリー・モジュール』
• 69 ページの 『1050 ストレージ・ドライブおよびドライブ・ケーブル』
• 71 ページの 『1060 ワイヤレス LAN カード』
• 72 ページの 『1070 ワイヤレス WAN カードまたは M.2 ソリッド・ステート・ドライブ』
• 74 ページの 『1080 ファン・アセンブリー』
• 77 ページの 『1100 システム・ボード』
• 81 ページの 『1110 コイン型電池』
• 82 ページの 『1120 スピーカー・アセンブリー』
• 85 ページの 『1140 LCD ユニット』
